チェコの鬼門! CMK「35(t)」を気力が続くだけやってみる! |
|
板バネはプラバンで自作。 | |
@ボギー 転輪の軸受けボルトはMasterCLub「MC435089」を加工した物で再現。 A転輪 ホイールのボルトは他キットから移植。 B上部転輪 同じくホイール内部をディテールアップ。 C 起動輪、誘導輪 同じくボルトを再現。 |
|
@上部転輪 内側の接着軸が太くて、履帯を履かせた時にセンターガイドと干渉するので一部カット。 A第一転輪の工具箱 適当にプラバンやエッチングの南京錠を使用。 Bボギー 自作したパーツをレジン複製して組み立て。 C車体下部側面 リベットを打ち直してから走行装置を取り付け。 |
|

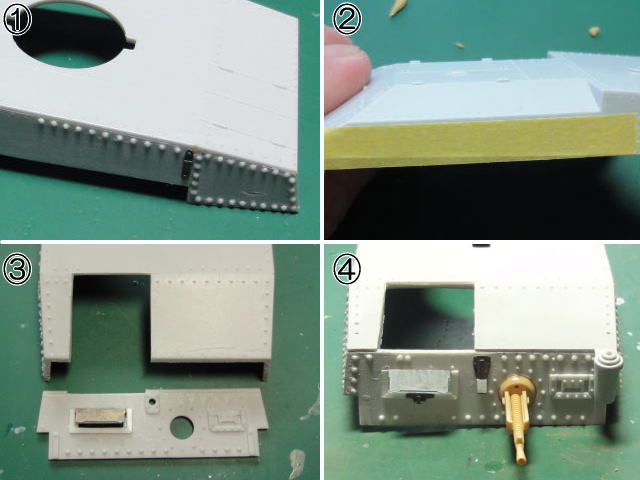

@車体側面 操縦席側面(右側のみ)にはスリットを入れる。 A車体側面 車体上部の装甲板は後面以外、全て側面に継ぎ目が来るのでマスキングテープ等でガイドを作りカッターで継ぎ目をモールドする。 B操縦手用ハッチ、車体上部前面 こちらも継ぎ目が正面に来るのでモールドを入れ、ハッチ部分は切り欠きを入れる。 C車体上部正面 組み立てるとこんな感じ。 ハッチ開口部にはハッチの厚み分の段差が出来る。 |
|
砲塔リング CMK「3018 Lt.35 interior set for CMK」のパーツを組み込むため、砲塔リングを広げる。 |
|
キューポラ 同じくCMK「3018 Lt.35 interior set for CMK」のパーツを組み込むため、開口部を加工。 |
|
@組み込んだレジンパーツも正確ではないので注意。 Aキューポラ上端外周にはリム(縁)が付くのでプラバンの千切りで再現(黄色矢印部分もアリと断定) Bリベットや補強板を追加したり削ったり。 Cハッチのロック部品もプラバンと真鍮板で再現。 |
|
@砲塔ハッチ ペリスコープ用の筒?の位置が間違っているのでカット。信号旗用の穴はピンバイスで開口。 A位置を修正して取り付け。筒部分は不要ランナーから切り出した物。 写真の信号旗用開口部の蓋はエデュアルド 「35121 Pz.Kpfw35(t)」から使用ですが、厚みが足りないので、最終的にパテで肉厚を付けてます。 B砲塔ハッチ内側 筒は外側で使った物と同じ物を使用。 信号旗用の穴には真鍮パイプを埋め込んでリムを再現。 C防護パッドはエポキシパテで再現。 ロック(上からぶらさがってる棒)はプラバンと伸ばしランナーで適当に再現。 筒部分はエデュアルドのP.Eを使用し、中心にあるT字ハンドルは伸ばしランナーで自作。 |
|
@砲身はパーフェクトMB「35008SR 3.7cmPanzerkanone for 35(t)」を使用。 A砲身を取り付けるために元パーツを加工。 ピンバイスやリューターで開口してます。 B砲身と、自作した細部パーツを取り付け。 C駐退機カバーは切り欠きの形状をペーパーで削って修正。 照準孔カバーはプラバンで自作。 |
|
@砲塔前面 銃眼(矢印)が一体モールドなので Aリューターで開口。 B砲尾 CMKレジンパーツに付属の物を使用。 C全部取り付けてみたの図 機銃はタミヤのマーダーV(r)から使用。 |
|
@排気管 真鍮パイプやプラペーパーでデッチアップ。 今回はやってませんが、キットのパーツはオーバースケールなので、できればマフラーごと自作した方が無難です。 A排気管取り付け部 元のパーツだとまるで排気管ムキ出しみたいに見えますが、実際は装甲カバーとなっているので、Bこのように埋まっているのが正解です。 |
|
@アンテナ基部 適当に「それらしい」感じにしました。 A牽引フック 基部はプラバンで、フックはタミヤのマーダーV(r)から。 Bジャッキ 当然ながら元のパーツは見るも無残な出来なので交換。ドイツ軍仕様とは異なるので、一番正確と思われるトライスターの38(t)B型からパーツを複製。 Cジェリカン ドイツ軍の初期ジェリカンということでタスカ「ジェリカンセットC」を仕様。 ポーランド戦時は左後部フェンダー上に2個、フランス戦時はエンジンデッキ左端に3個追加、東部戦線では更にエンジンデッキ後部に6個追加され合計11個になっていますが、東部戦線辺りから部隊ごとのバリエーションがあると思われるので確定ではありません。 |
|
車体後部上面。 パーツの継ぎ目は完全に消します。 ちなみに車体のリベットは車体底面以外、全て打ち直しています。 実車では車体上部は枕頭ネジが多く用いられていますが、今回はナナコで刻印して雰囲気だけ出しています。 |
|
@車体仮組み 履帯とフェンダーの隙間が狭いのが気になりますが、ココまで来たら大改造も出来ないので黙認。 Aフェンダー前端部 マッドガードはエポパテで再現。 リベットやステーもプラペーパー等で再現。 今回は両端の車幅灯は無しとしています。 B車体後部ジェリカンラック 支持棒の針金は車体に直接突き刺してます。 ジェリカンを押さえる木の板はプラバンで適当に自作。 木目はPカッターでそれらしくガリガリ。 反対側のフェンダーには予備履帯用の支持棒もセット。 C塗装の下地処理 今回はダークアイアンを平筆でランダムに塗布し、あとは陰→明への基本的な塗装法。汚しはパステル3色を適当に使用します。 |
|
完成ギャラリー 製作開始時はまさかこんな大改造になるとは思っておらず 「分かっていればココもアソコも!」な部分を残しつつ なんとか妥協できる状態に出来ました。 とりあえず思ったのは、大手メーカーからの決定版を待ちたいということ! |
|
